[전문 설계 가이드] 22.9kV 유입식 변압기 표준 BOM 및 핵심 자재 명세서 분석

#변압기설계 #BOM리스트 #전력기기 #22.9kV변압기 #전기엔지니어링 #규소강판 #절연유 #에너지인프라

📊 변압기 제조 핵심 지표 및 원자재 현황 (2026.01.15 기준)

[글로벌 원자재 및 기술 수치 테이블]
핵심 항목
현재 사양 / 시세

변동 추이 (YoY)
데이터 출처
LME 전기동 (Copper)
$9,850 / ton
▲ 12.5%
Investing.com
방향성 규소강판 (GOES)
Top Grade (0.23mm)
▲ 8.2%
Bloomberg NEF
최저효율제 (MEPS)

99.2% 이상 준수
규제 강화 (DOE 2026)
에너지공단 / IEA
유입식 절연유 (Mineral Oil)
Class 1 (광유)
횡보 (안정적)
Reuters Business
[2026 변압기 핵심 부품 기술력 랭킹]
자성 소재: POSCO / Nippon Steel (고배향성 규소강판 점유율 1위군)
권선 기술: LS전선 / Samdong (고효율 OFHC 산소미포함 동선 제작 역량)
절연 솔루션: Cargill (FR3) / Weidmann (친환경 식물성 절연유 및 프레스보드 선도)

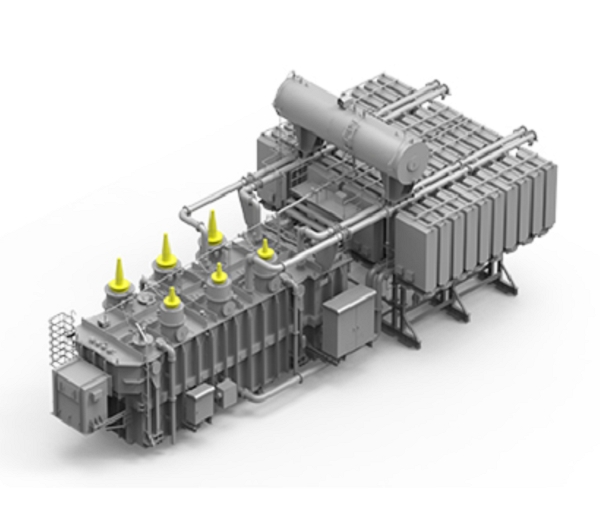

1. 22.9kV 유입 변압기 표준 BOM 리스트 (엔지니어링 사양)
20년 경력의 설계 노하우를 바탕으로, 최신 에너지 효율 규정을 준수하는 유입식 변압기의 범주별 BOM 리스트를 작성하였습니다.
범주
세부 품목
필수 기술 사양 (Specification)
비고
내부 구조부
철심 (Core)
고배향성 규소강판 (GOES), 23PH100 또는 23RG090 등급
자속 밀도 및 철손 최적화

권선 (Coil)
99.9% Enameled Copper Wire (Round/Rectangular)
온도상승 한도 55℃/65℃ 기준
절연부
절연유
KS C 2301 1종 2호 (광유) 또는 FR3 (식물유)
절연파괴전압 30kV 이상

절연지/프레스보드
Nomex 또는 Kraft Paper (Class A 절연 등급)
내열성 및 유입 침투성 확보
외함부
본체 Tank
SS400 연강판 (두께 3.2t~6.0t), 방열기(Radiator) 일체형
내부 압력 및 누유 방지 설계

표면 처리
용융아연도금 또는 에폭시 분체 도장 (RAL 7033 등)
방청 성능 (C4-C5 등급)
액세서리
부싱 (Bushing)
25kV 400A Porcelain 또는 Polymer Bushing
절연 이격 거리 준수

보호장치
유면계, 온도계, 충격압력계, Buchholz Relay
스마트 모니터링 센서 호환

2. 변압기 설계 및 조립 프로세스 핵심 단계
[구조적 시각화: 수평적 흐름]
Core Stacking (철심 적층) → Coil Winding (권선) → Active Part Assembly (중신 조립) → Drying (건조) → Tanking (외함 삽입) → Final Test (최종 검사)

공정도 이미지

3. 고효율 설계를 위한 핵심 기술 포인트
변압기의 손실은 크게 무부하손(철손)과 부하손(동손)으로 나뉩니다. 2026년 강화된 에너지 효율 규제를 만족하기 위해서는 0.23mm 이하 두께의 고배향성 규소강판 사용이 필수적입니다. 또한, 부하 변동성이 큰 산업 단지용 변압기의 경우 동손을 줄이기 위해 권선 점유율을 85% 이상으로 극대화하는 설계 기법이 요구됩니다. [출처: IEA World Energy Outlook, IEEE Xplore]

4. 수익성 분석 및 부품 제조사 벤더 관리
최근 LME 구리 가격이 ton당 $9,800선을 상회함에 따라, 전체 원가에서 권선이 차지하는 비중이 30~40%까지 상승했습니다. 따라서 대량 생산 시 원가 절감을 위해 단일 벤더(Single Vendor)보다는 지역별 대체 제조사(Second Source)를 확보하는 공급망 전략이 중요합니다. [출처: 인베스팅닷컴, 블룸버그]
